周边传动刮（吸）泥机
TZG周边传动刮吸泥机
一、简介

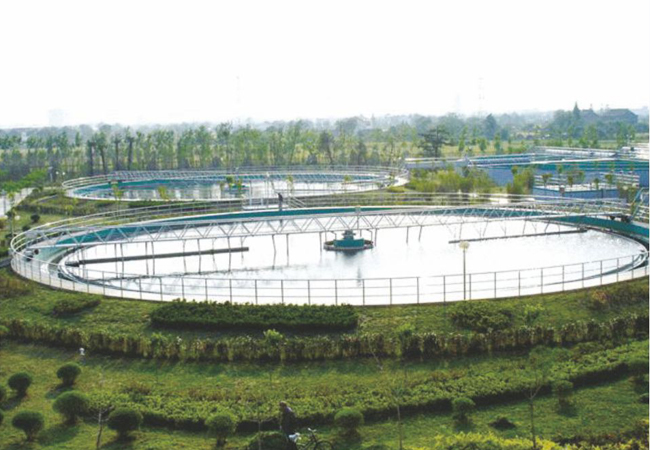

TZG周边传动刮吸泥机，一般用于污水处理工程的辐流式沉淀池，二沉池使用尤为广泛，用于二沉池池底污泥的刮集和外排。池形一般采用中心进水，周边出水。泵吸排泥。池底可采用平底结构。水面上的浮渣、浮沫等杂物可由浮渣刮集装置刮排至池外，渣坑或渣斗。
该机主要由主梁（桁架或折扳梁）、溢流堰、传动装置、稳流筒、吸泥装置、排泥槽、刮板、浮渣收集和排泥设施及输电装置组成。
二、主要技术参数及安装尺寸表
|
|
TZG-12 |
TZG-14 |
TZG-16 |
TZG-18 |
TZG-20 |
TZG-25 |
TZG-30 |
TZG-35 |
TZG-40 |
|
|
池径￠(m) |
12 |
14 |
16 |
18 |
20 |
25 |
30 |
35 |
40 |
|
|
周边池深H（mm） |
3.5~4.5（根据用户要求定） |
|||||||||
|
池边水深H2(mm) |
3.0~4.0（根据用户要求定） |
|||||||||
|
周边线速度V(m/min) |
1.8～2.2 |
|||||||||
|
行走轮尺寸(mm) |
￠400×120 |
￠420×150 |
||||||||
|
电机功率N(mm) |
0.37 |
0.55 |
0.75 |
|||||||
|
安装尺寸(mm) |
￠1 |
1100 |
1100 |
1200 |
1200 |
1500 |
1500 |
1800 |
1800 |
1800 |
|
￠2 |
2500 |
2500 |
2500 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
|
|
￠3 |
2600 |
3000 |
3800 |
4500 |
4500 |
4500 |
5000 |
6000 |
6000 |
|
|
￠4 |
2100 |
2300 |
3500 |
4000 |
4000 |
4000 |
4500 |
4500 |
4500 |
|
|
H2 |
500 |
500 |
600 |
760 |
760 |
760 |
760 |
760 |
760 |
|
|
B |
根据用户要求定 |
|||||||||
|
H1 |
根据用户要求定 |
|||||||||
|
H |
根据用户要求定 |
|||||||||
|
L |
根据用户要求定 |
|||||||||
|
周边轮压(KN) |
9.0 |
11.5 |
15 |
19 |
22 |
25 |
28 |
30 |
32 |
|
|
中心平台垂直载荷(KN) |
17 |
23 |
30 |
37 |
82 |
100 |
112 |
122 |
175 |
|
|
中心平台水平载荷(KN) |
9.5 |
13 |
17 |
22 |
28 |
28 |
30 |
32 |
40 |
|
